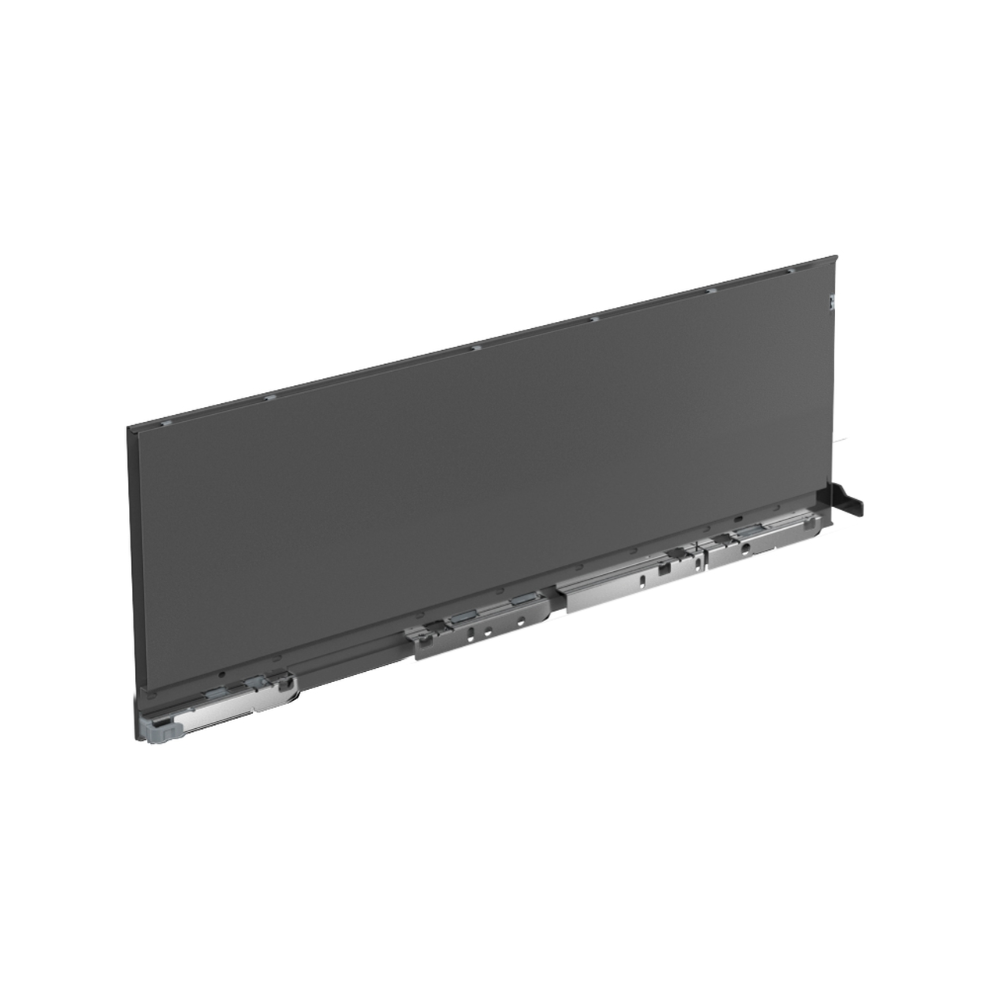

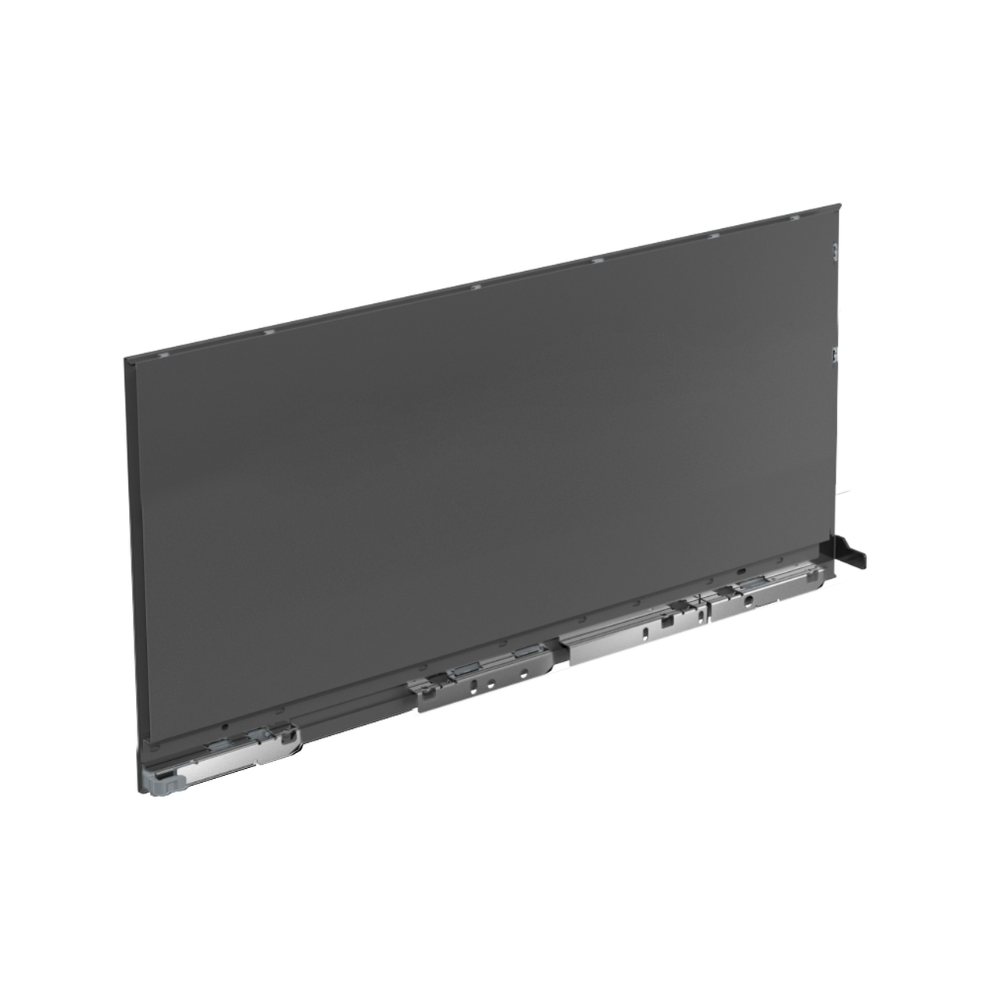

• Para combinar com vidro lateral ou material individual
• Para a utilização de materiais de 10 mm de espessura (materiais de 8 mm de espessura: ver adaptadores adicionais)
• Afinação integrada de altura, laterais e inclinação
• Aço pintado por pintura electrostática

• 1 lateral Inlay, esquerda e direita
• 1 capa dianteira, esquerda e direita
• 1 capa traseira, esquerda e direita
• 2 fixações de frentes de gavetas para laterais Inlay com parafuso
• 2 fixadores para costas de móvel
• Material de fixação

• Vidro lateral ou similares têm de ser encomendados separadamente

• Curso de elevação pneumática
• Unidade de furação com 6 eixos
• Régua com bancada de trabalho
• 2 batentes pendulares
• Acessórios, matrizes de inserção e brocas devem ser encomendados separadamente

• Matriz de marcação simples: o parceiro ideal para uma montagem no local, sempre que seja necessário montar uma ferragem de modo profissional sem recorrer a máquinas grandes
• Prática e, ao mesmo tempo, multifuncional
• O gabarito de marcação com duas faces MultiBlue permite marcar

  - Furos de sistema com 32 mm de distância entre centros para, por ex., calços de dobradiças, buchas, suportes para prateleiras

  - Furações ø 35 e ø 26 com medida C de 4 mm para dobradiças

  - Furações ø 25 para ligador Rastex 25

  - Furações ø 20 para ligadores VB 35 e VB 135
• Plástico azul

• Curso de elevação pneumática
• Unidade de furação com 6 eixos
• Régua com bancada de trabalho
• 2 batentes pendulares
• Acessórios, matrizes de inserção e brocas devem ser encomendados separadamente

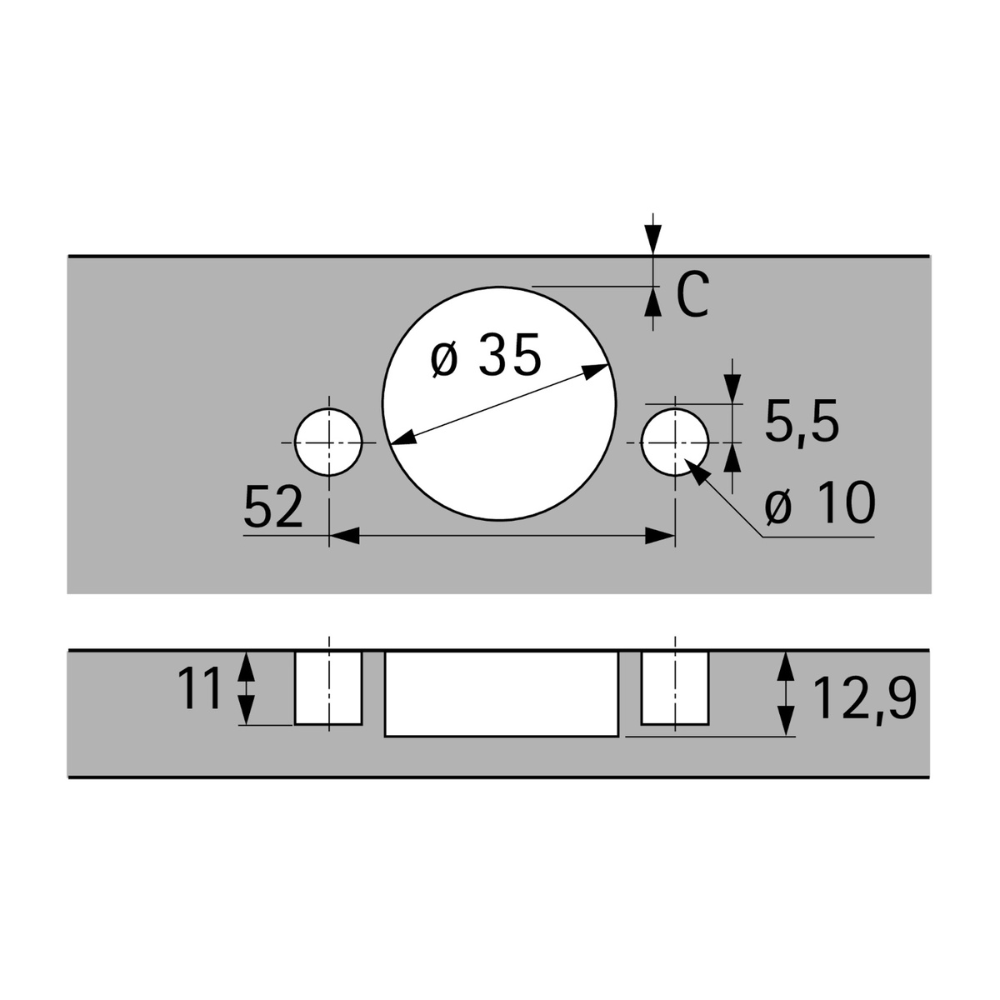

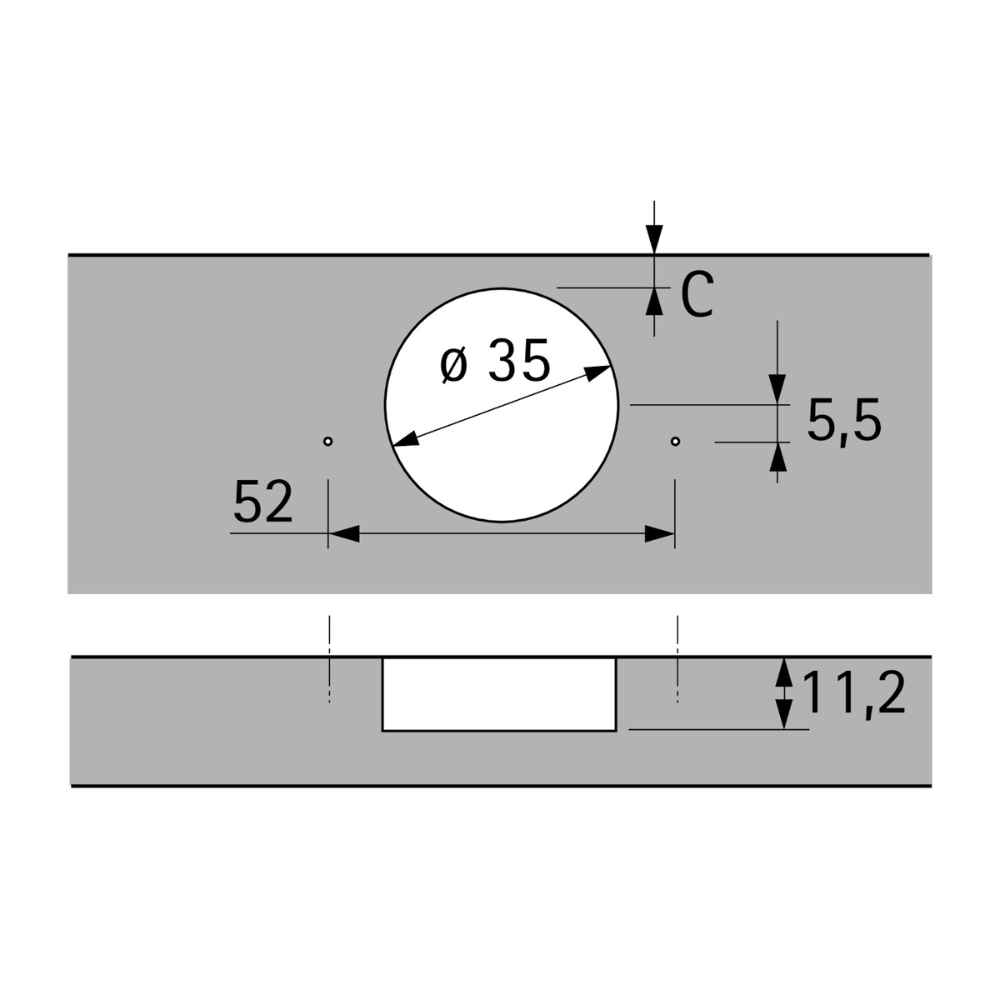

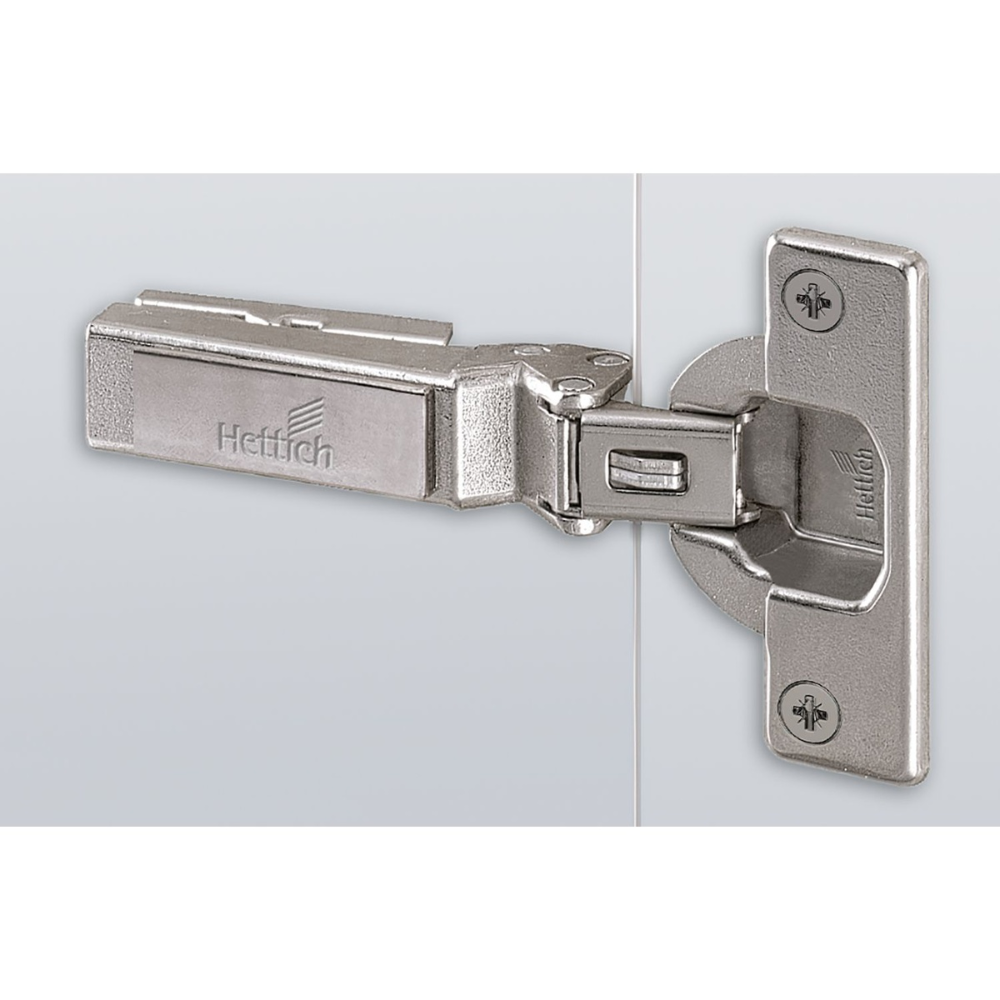

• Diâmetro da base 35 mm
• Profundidade do copo 12,8 mm
• Com mola
• Inclui calço de montagem com sobrecalço (altura = 3 mm) para cobrimento de 13 - 18 mm
• Afinação do cobrimento + 1 mm / - 1 mm integrada
• Afinação de profundidade + 3 mm / - 3 mm integrada
• Material do braço da dobradiça aço niquelado
• Material do copo da dobradiça Zamak niquelado
• Material do sobrecalço: plástico branco

Para aplicações em que não é possível realizar a furação para copo

• Funciona como dobradiça recta e curva
• Ângulo de abertura de 90º
• Pode ser utilizada como suporte elevatório para portas leves

• Para embutir Para suspensão por calha e gancho
• Protecção contra encaixe lateral em caso de suspensão em ganchos
• Capacidade de carga de 35 kg / unidade de acordo com a norma EN 15939 na estrutura de teste A (duas SAH por corpo do móvel; não são permitidos acrescentos, como, por ex., prateleiras de remate, sem um meio de suspensão próprio)
• Alinhamento tridimensional: altura ± 7 mm / profundidade máx. 15 mm / lateralmente (para suspensão em ganchos) ± 3 mm / lateralmente (para suspensão em calha) ± 7 mm
• Cobrimento do painel traseiro (até à borda dianteira do painel traseiro) mín. 16 mm
• Altura de elevação de 7,5 mm
• Adequado para utilização com calha de suspensão tipo A, tipo B e tipo L
• Aço galvanizado / Plástico branco

• Para instalação na parte de trás do painel traseiro
• Para suspensão por calha e gancho
• Capacidade de carga 55 kg/unidade, de acordo com a norma EN 15939, na estrutura de teste A (duas SAH por corpo do móvel; não são permitidos acrescentos, como, por ex., prateleiras de remate, sem um meio de suspensão próprio)
• Fixação ao painel lateral com 3 pinos e união aparafusada à ranhura do painel traseiro
• Adequado para utilização com cobrimento do painel traseiro de 16 mm ou mais
• Afinação rápida e fácil da altura por meio de parafuso e mecanismo de ajuste robusto: ± 8 mm
• Ajuste da profundidade: máx. 25 mm
• Afinação lateral: ± 3 mm para fixação com ganchos, ± 7,5 mm para fixação em calhas
• Os parafusos de ajuste são protegidos contra desatarraxamento acidental
• Altura de desenganchamento: 7,5 mm
• Suspensão por gancho: a forma fechada do gancho evita que o armário escorregue
• Adequado para utilização com calha de suspensão tipo B, H ou M
• Aço galvanizado - 100% reciclável
• DEVE SEMPRE ser aparafusado na lateral do corpo do móvel
• Função opcional ""proteção lift-off"" por meio de parafuso especial
